Comment identifier avec précision les modèles de roulements à billes à gorge profonde en acier inoxydable à l'aide d'un pied à coulisse ?

Lors de l'entretien de routine et de la réparation mécanique des équipements industriels, l'identification et le remplacement précis des roulements constituent une étape essentielle pour garantir un fonctionnement stable. En raison d'une usure prolongée ou d'une contamination par de l'huile et de la graisse, les marquages gravés au laser sur les surfaces de nombreux roulements à billes à gorge profonde en acier inoxydable peut devenir illisible. Par conséquent, déterminer le modèle de roulement précis par mesure physique est devenue une compétence essentielle pour les ingénieurs.

Cet article fournira un guide détaillé sur la façon d'identifier rapidement et précisément le modèle d'un roulement à billes à gorge profonde en acier inoxydable, en utilisant rien de plus qu'un pied à coulisse, en mesurant son diamètre. diamètre intérieur, diamètre extérieur et largeur .

Outils de mesure et paramètres de base

Pour identifier avec précision un modèle de roulement, nous devons d'abord préparer un modèle de haute précision. pied à coulisse . Au cours du processus de mesure, nous devons obtenir les trois points de données clés suivants :

1. Diamètre intérieur (d) : Détermine la taille de l'arbre avec lequel le roulement s'accouple et constitue également le paramètre le plus critique pour dériver le suffixe du numéro de modèle du roulement.

2. Diamètre extérieur (D) : Détermine la taille de l'alésage de montage du roulement.

3. Largeur/Épaisseur (B) : La dimension axiale du roulement.

Dans les conventions de dénomination des roulements rigides à billes en acier inoxydable (par exemple S6004-ZZ), le préfixe « S » désigne le matériau en acier inoxydable, tandis que le suffixe « ZZ » indique les blindages métalliques double face. Les numéros intermédiaires (tels que 6004), cependant, détiennent la clé des dimensions du roulement.

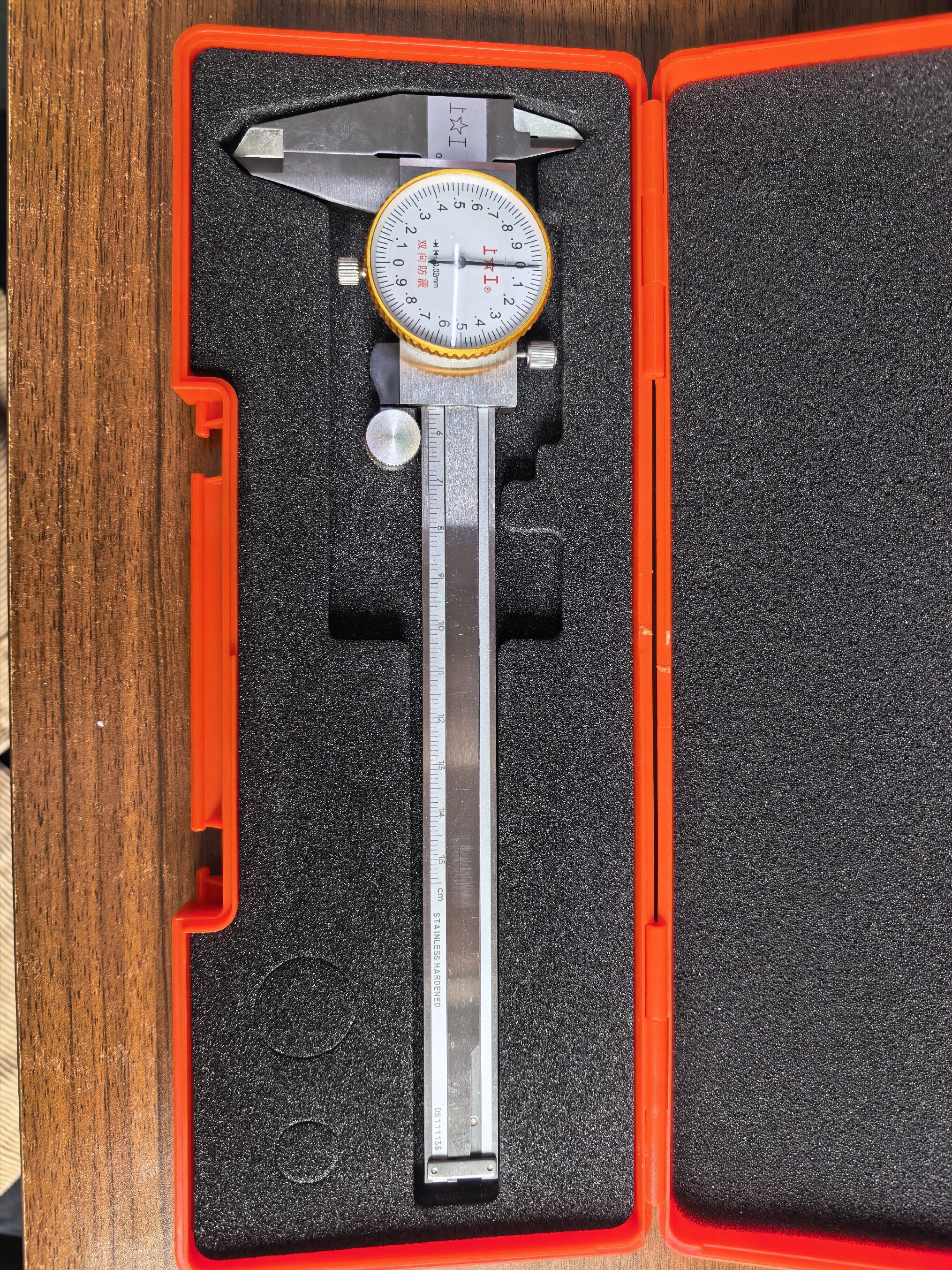

Pied à coulisse

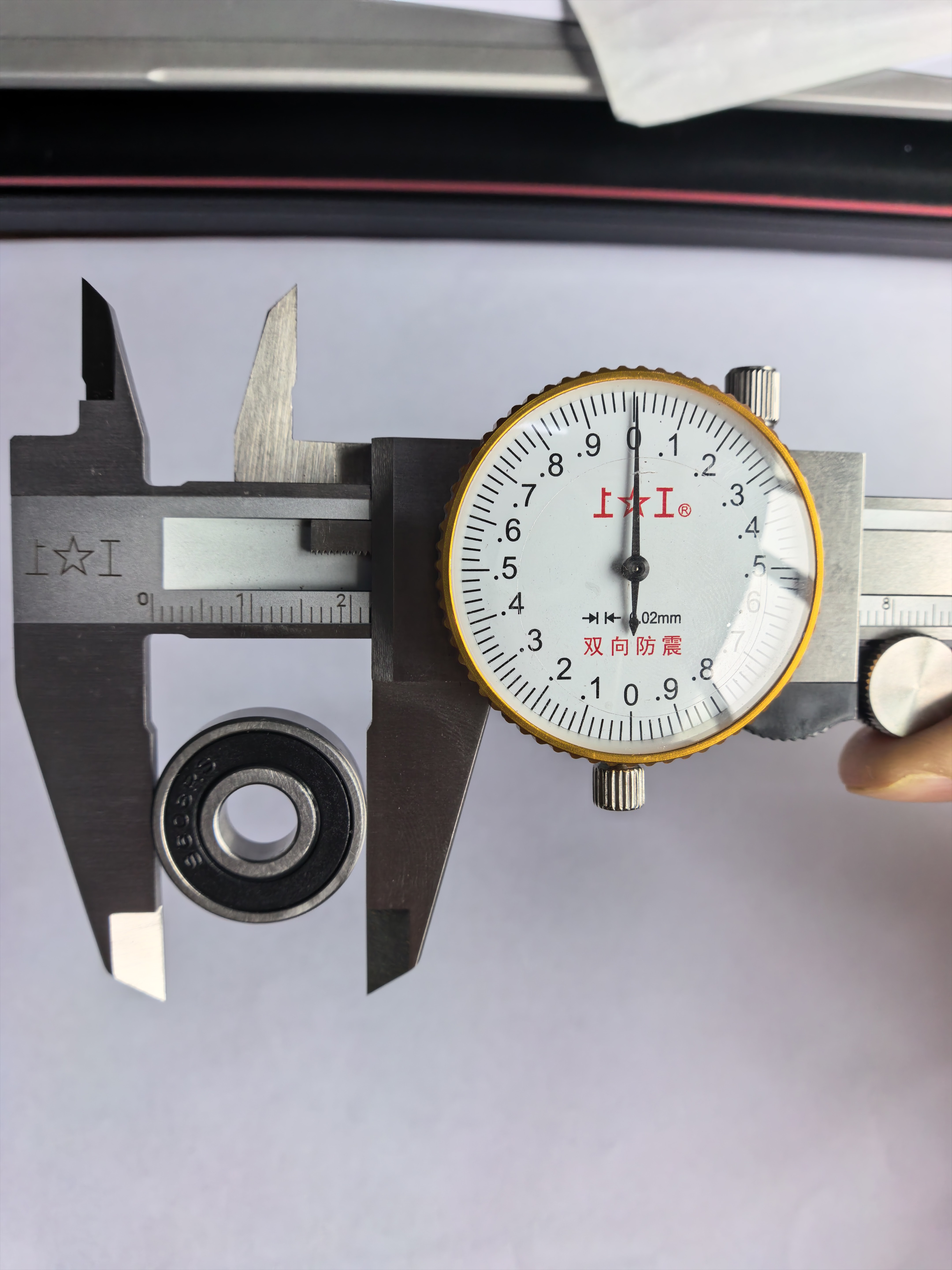

Mesure du diamètre intérieur

Mesure du diamètre extérieur

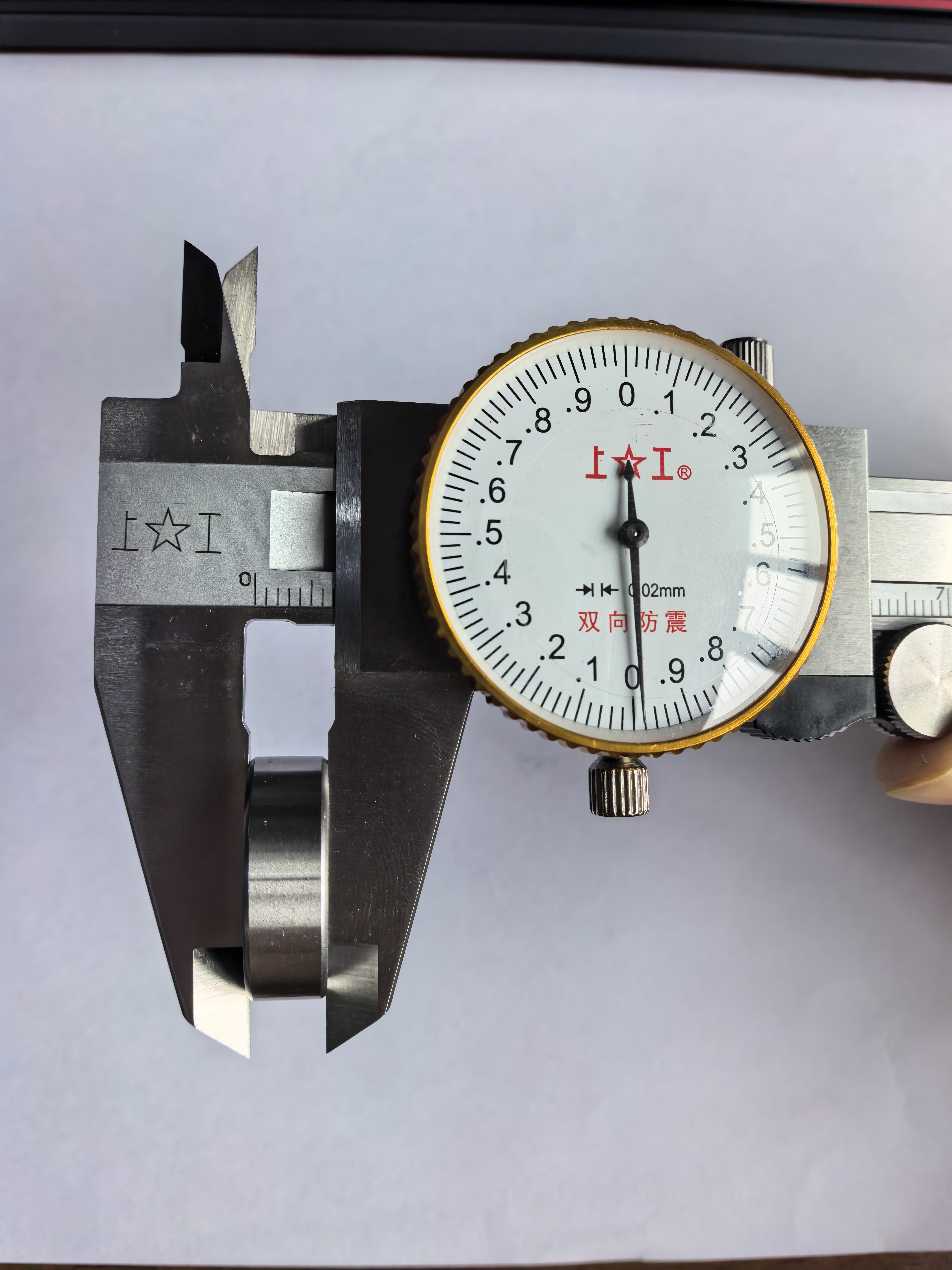

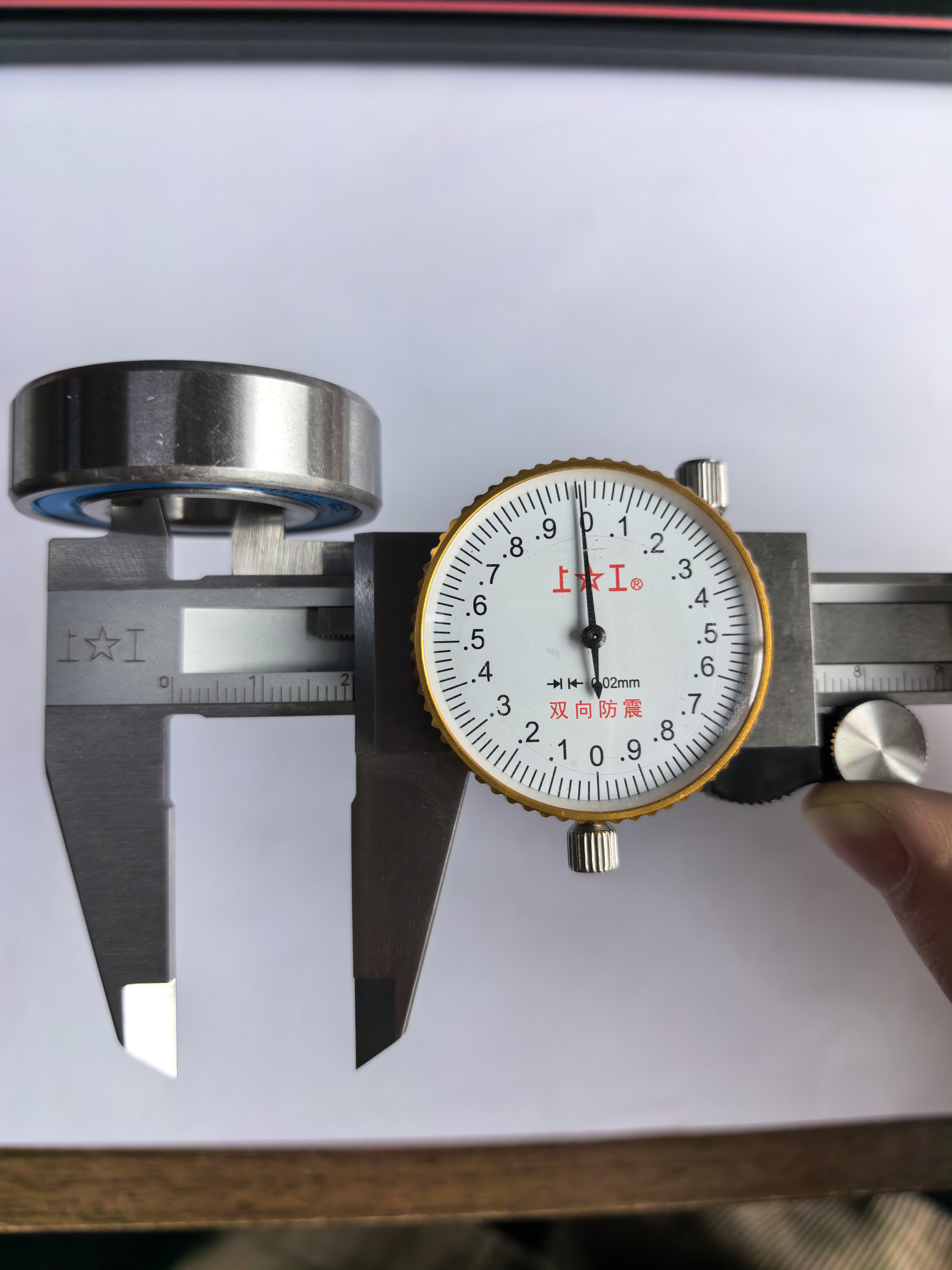

Mesure de largeur/épaisseur

Méthodes d'identification des roulements modèles à 4 chiffres

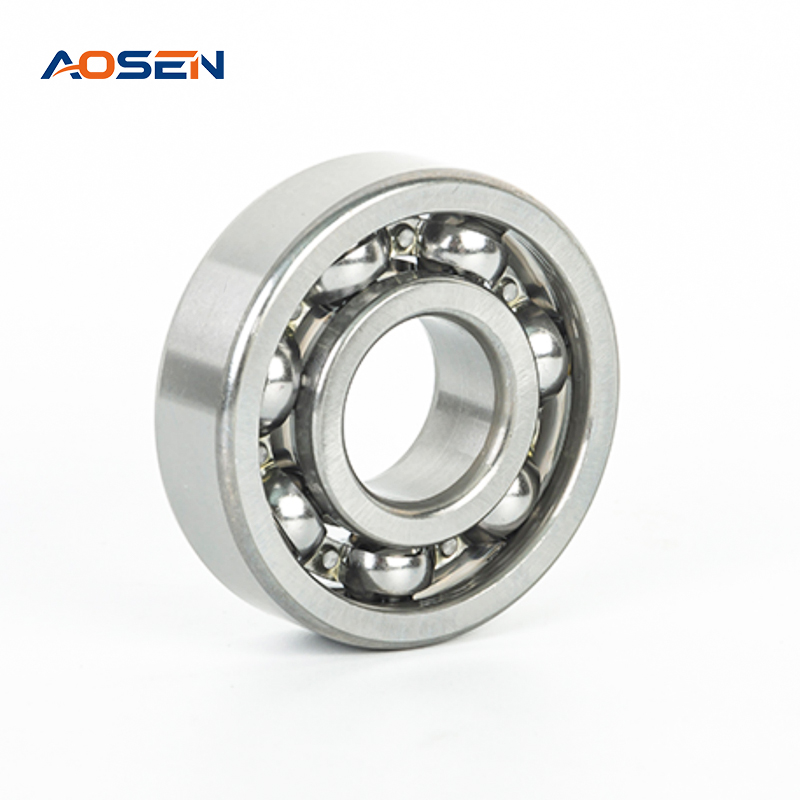

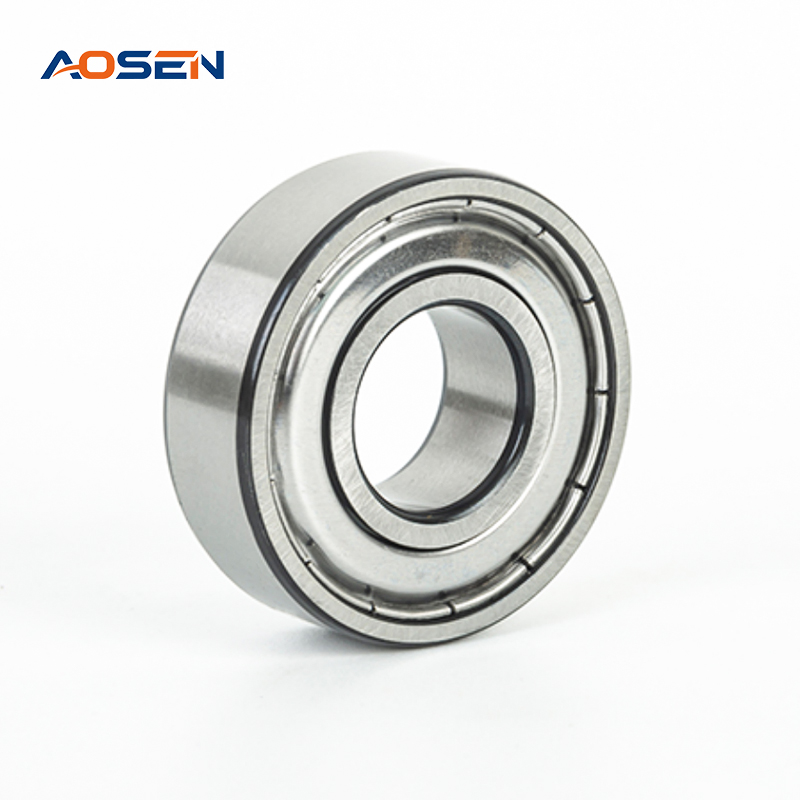

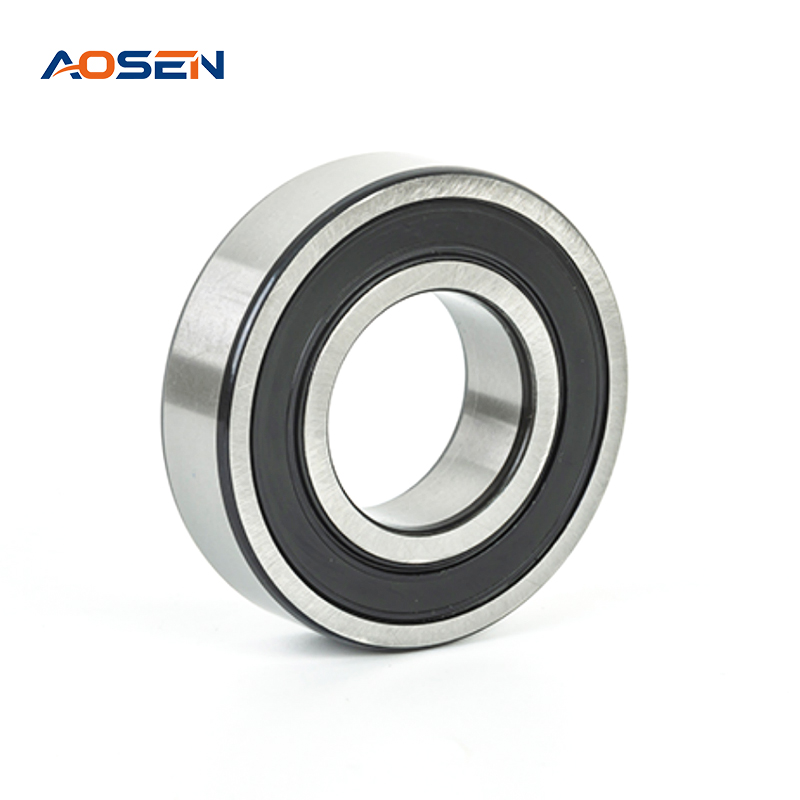

Pour les roulements à billes à gorge profonde désignés par un code à quatre chiffres (par exemple, les séries S60xx, S62xx et S63xx), il existe une correspondance stricte entre le diamètre intérieur et les chiffres finaux du numéro de modèle. Nous catégorisons cette relation en deux scénarios : la « formule standard » et les « suffixes spéciaux ».

Boîtier standard : Applicable aux modèles avec un suffixe ≥ 04 (Diamètre intérieur ≥ 20 mm)

Lorsque le diamètre intérieur du roulement, mesuré avec un pied à coulisse, est supérieur ou égal à 20 mm , vous pouvez utiliser la formule classique « diviser par 5 » :

Formule de base : diamètre intérieur mesuré du roulement ÷ 5 = deux derniers chiffres du numéro de modèle

Analyse de cas : S6004-ZZ — Si vous mesurez le diamètre intérieur d'un roulement en acier inoxydable à l'aide d'un pied à coulisse et constatez qu'il est 20mm , vous pouvez appliquer la formule suivante : 20 ÷ 5 = 4 (donnant le suffixe « 04 »). Évaluation préliminaire : Le suffixe de ce modèle de roulement est 04. Par la suite, en prenant d'autres mesures du diamètre extérieur (42 mm) et de la largeur (12 mm) du roulement et en les recoupant avec un tableau des tailles de roulement standard, vous pouvez identifier de manière concluante le numéro de modèle complet du roulement comme S6004-ZZ .

Cas particulier : Applicable aux modèles portant les numéros de queue 00, 01, 02 et 03

Veuillez noter que la règle de diviser le diamètre intérieur par 5 ne s'applique pas aux roulements avec des codes suffixes allant de 00 à 03. Ces quatre types de roulements spécifiques constituent des exceptions au sein des normes internationales ; leurs dimensions de diamètre intérieur sont des valeurs fixes que les ingénieurs doivent mémoriser. Les valeurs spécifiques correspondantes sont les suivantes :

Suffixe 00 : Diamètre intérieur fixé à 10 millimètres (par exemple, S6000)

Suffixe 01 : Diamètre intérieur fixé à 12 mm (par exemple, S6001)

Suffixe 02 : Diamètre intérieur fixé à 15 mm (par exemple, S6002)

Suffixe 03 : Diamètre intérieur fixé à 17 mm (par exemple, S6003)

Si le diamètre intérieur mesuré au pied à coulisse correspond à l'une des quatre valeurs listées ci-dessus, merci de le faire correspondre directement au suffixe correspondant ; n'utilisez pas la méthode de division par 5.

Méthodes d'identification des roulements modèles à 3 chiffres (roulements miniatures/petits)

Pour les roulements miniatures ou petits roulements à billes à gorge profonde en acier inoxydable, leurs numéros de modèle se composent généralement de trois chiffres (par exemple, S608, S626, etc.). L'identification de ce type de roulement est la plus simple ; * *de même, la formule « diviser par 5 » ne peut pas être appliquée. **

Règle de base : diamètre intérieur mesuré du roulement = dernier chiffre du numéro de modèle

Analyse de cas : ** S608-ZZ ** — Si vous utilisez un pied à coulisse pour mesurer le diamètre intérieur d'un petit roulement et constatez qu'il est ** 8mm **, puis, sur la base des conventions pour les désignations de roulements à 3 chiffres, le diamètre intérieur correspond directement au suffixe du numéro de modèle. Évaluation préliminaire : Le suffixe de ce roulement est ** 8 **. En combinant cela avec le diamètre extérieur mesuré (22 mm) et la largeur (7 mm), le modèle peut être confirmé comme étant le roulement miniature commun ** S608-ZZ **.

Recommandations de synthèse et de sélection

En résumé, les étapes d'identification du modèle d'un roulement rigide à billes en acier inoxydable à l'aide d'un pied à coulisse peuvent être résumées comme suit :

Mesurez le diamètre intérieur, déterminez le suffixe :

Si le diamètre intérieur mesuré est un nombre à un chiffre (par exemple 8 mm), il correspond aux derniers chiffres d'un numéro de modèle à 3 chiffres (par exemple 608).

Si le diamètre intérieur mesuré est de 10, 12, 15 ou 17 mm, cela correspond respectivement aux suffixes spéciaux à 4 chiffres 00, 01, 02 et 03.

Si le diamètre intérieur mesuré est ≥ 20 mm, utilisez la formule ** Diamètre intérieur ÷ 5 = Suffixe ** (par exemple, 20 ÷ 5 = 04).

Mesurez le diamètre extérieur et la largeur pour déterminer la série :

Les roulements ayant le même diamètre intérieur peuvent appartenir à des séries différentes, présentant des diamètres extérieurs et des largeurs différents, en raison des différences de capacité de charge (par exemple, S6004, S6204, S6304, etc.). Le modèle spécifique doit donc être identifié de manière définitive en croisant à la fois le diamètre extérieur et la largeur.

En maîtrisant les techniques de mesure et de calcul susmentionnées, vous pouvez facilement identifier la véritable identité d'un roulement, même s'il est « ordinaire » sans emballage ni marquage, évitant ainsi les situations délicates lors de la maintenance de l'équipement qui résultent de l'achat du mauvais modèle ou de l'incapacité d'assembler correctement les pièces.
