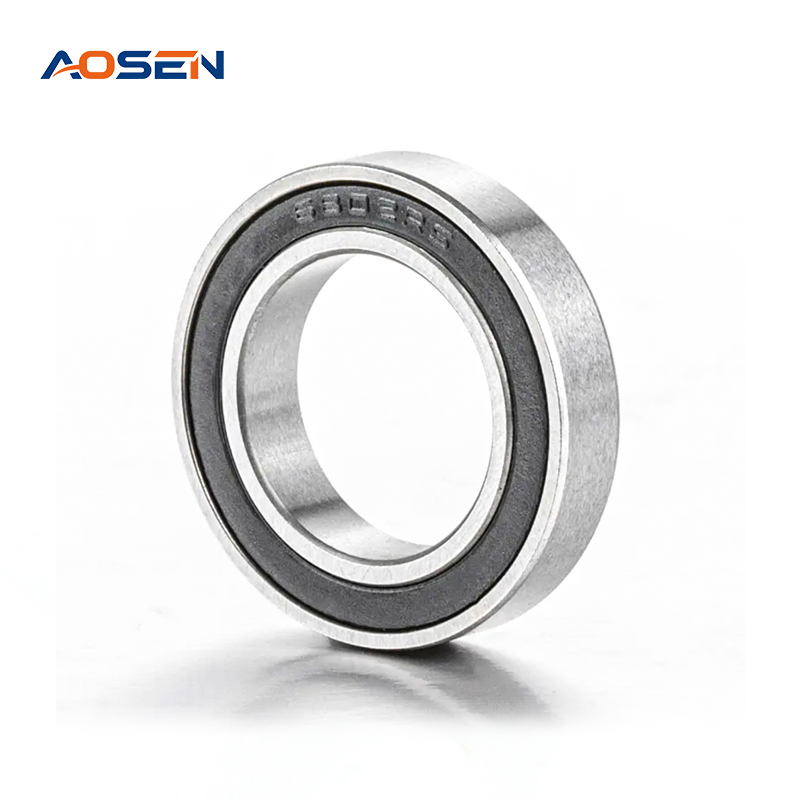

Roulements à billes à gorge profonde série 6800

Deep groove ball bearings are the most representative and widely used type of rolling bearing in the industrial field. They feature a simple structural design, stable operation, and ease of maintenance. Cette série de roulements est principalement utilisée pour supporter des charges radiales, mais peut également résister à certaines charges axiales dans les deux sens, ce qui en fait un composant de transmission essentiel indispensable dans divers équipements mécaniques.

Matériau de base : Acier à roulements GCr15 de haute qualité

Cette série de produits est entièrement fabriquée en acier à roulement en chrome à haute teneur en carbone GCr15 de haute qualité. GCr15 is renowned for its excellent comprehensive mechanical properties. Après un processus de traitement thermique précis, il confère aux roulements une durabilité extrêmement élevée :

Haute dureté et haute résistance à l'usure : Résiste efficacement à l'usure du métal lors d'un fonctionnement à long terme, prolongeant considérablement la durée de vie du roulement.

Excellente résistance à la fatigue : Non sujet à l'écaillage par fatigue sous une contrainte de contact continue à haute fréquence et haute pression, garantissant la fiabilité dans des conditions de charges lourdes.

Excellente stabilité dimensionnelle : S'adapte aux températures et aux environnements de fonctionnement variables, maintenant un fonctionnement mécanique de haute précision sur de longues périodes.

Comment identifier avec précision les modèles de roulements à billes à gorge profonde en acier inoxydable à l'aide d'un pied à coulisse ?
14 Apr, 2026
Lors de l'entretien de routine et de la réparation mécanique des équipements industriels, l'identification et le remplacement précis des roulements constituent une étape essentielle pour garantir un fonction...
READ MORE
Ningbo Aosen Bearing Co., Ltd. exposera au Salon international de l'automatisation industrielle et des robots de Shanghai 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. a le plaisir d'annoncer sa participation au Salon international de l'automatisation industrielle et des robots de Shanghai 2026 (le 24e Salon international de l'automatisa...
READ MORE
Ningbo Aosen Bearing Co., Ltd. conclut avec succès sa participation au Salon international des roulements et des équipements de fabrication spécialisés de Guangzhou 2026
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. a connu un succès retentissant et a donné des résultats fructueux lors du Salon international des roulements et des équipements de fabrication spécialisés de Guangzhou 2026 (ci-après dén...
READ MORE
Roulement à billes et roulement à billes à gorge profonde : différences clés
08 Apr, 2026
Un roulement à billes à gorge profonde est un type de roulement à billes spécifique et très populaire - pas une catégorie distincte. « Roulement à billes » est le nom général de la famille, ...
READ MORE

Numéro de roulement	Taille du diamètre extérieur					Charges de base KN		Messe (kg)
	Alésage j mm	O.D. Dmm	Largeur B		Chanfrein r _petit mm	Dynamique Cr N	Statique Cr N
	Alésage j mm	O.D. Dmm	Type ouvert mm	Type fermé mm	Chanfrein r _petit mm	Dynamique Cr N	Statique Cr N
684	4	9	2.5	4	0.1	480	170	0.001
685	5	11	3	5	0.15	770	320	0.0019
686	6	13	3.5	5	0.15	1080	440	0.0027
687	7	14	3.5	5	0.15	1170	510	0.003
688	8	16	4	5	0.2	1250	590	0.0038
689	9	17	4	5	0.2	1330	660	0.044
6800	10	19	5	5	0.3	1590	750	0.005
6801	12	21	5	5	0.3	1910	1040	0.006
6802	15	24	5	5	0.3	2070	1250	0.007
6803	17	26	5	5	0.3	2130	1360	0.008
6804	20	32	7	7	0.3	3480	2230	0.019
6805	25	37	7	7	0.3	3680	2630	0.022
6806	30	42	7	7	0.3	4000	3150	0.026
6807	35	47	7	7	0.3	4270	3600	0.029
6808	40	52	7	7	0.3	4410	3890	0.033
6809	45	58	7	7	0.3	4590	4330	0.04
6810	50	65	7	7	0.3	6610	6080	0.0520
6811	55	72	9	9	0.3	8530	8080	0.0830
6812	60	78	10	10	0.3	9200	8760	0.1060

Alésage Diactère	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Alésage Diactère	Série de diamètre(0)				Série de diamètre(2)					Série de diamètre(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Norme	Classe de tolérance
GB/T307.1	P.0	P6	P5	P4
ISO492	CLASSE	CLASSE6	CLASSE5	CLASSE4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Acier Non	Composition chimique%
Acier Non	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1.30-1.65
